Nod tersuai untuk integrasi sensor pertanian
Baztech membangunkan nod sensor pertanian universal menggunakan modul Espressif ESP8266 generasi terdahulu. Papan ini menyokong antara muka UART, RS485 dan I²C, menyediakan beberapa pilihan untuk menyambungkan perkakasan sensor dalam aplikasi.
Reka bentuk ini menggabungkan pengawal, sambungan sensor dan perkakasan log data pada PCB tersuai. Pemilihan antara muka bergantung pada sensor yang diintegrasikan serta keperluan komunikasinya.
RTC dan kad SD untuk log data
Papan ini merangkumi jam masa nyata (RTC) dan antara muka kad SD. RTC menyediakan rujukan masa bagi ukuran yang direkodkan, manakala kad SD menyediakan storan setempat untuk data sensor.

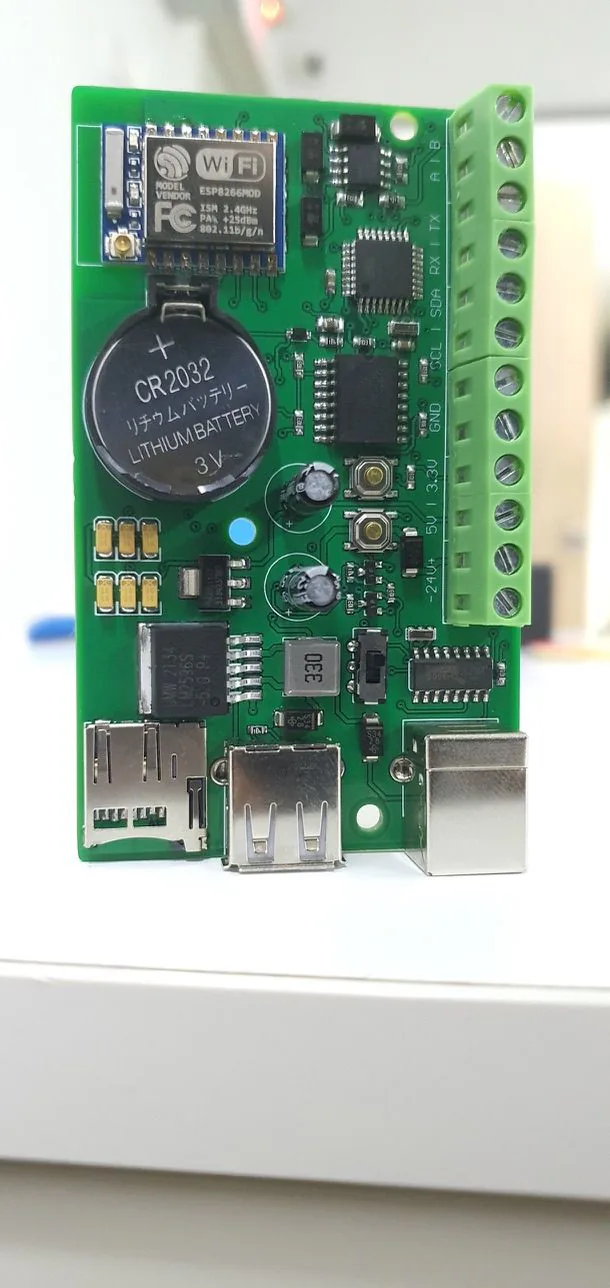

Gabungan ciri ini menyokong aplikasi log data yang mengaitkan bacaan sensor dengan maklumat masa. Foto yang diberikan menunjukkan PCB hijau, modul ESP8266, pemegang bateri syiling, slot kad memori dan sambungan terminal berlabel.
Integrasi UART, RS485 dan I²C
Tiga antara muka yang disokong memberikan fleksibiliti kepada projek apabila menggunakan sensor pertanian yang berbeza. UART menyediakan pilihan komunikasi bersiri, RS485 menyokong antara muka sensor yang sepadan, manakala I²C menyediakan pilihan sambungan lain untuk perkakasan yang serasi.
Untuk projek pertanian serupa di Malaysia, kongsikan model sensor, spesifikasi antara muka, sela masa log yang diperlukan, keperluan storan dan persekitaran operasi. Maklumat ini membantu menentukan konfigurasi papan serta perisian tegar bagi ukuran yang dirancang.
Soalan tentang integrasi ini
Pengawal manakah yang digunakan oleh nod sensor ini?
Ia menggunakan modul Espressif ESP8266 pada PCB tersuai yang dibangunkan untuk integrasi sensor pertanian.
Apakah yang menyokong log data?
Papan menggabungkan jam masa nyata untuk maklumat masa dengan antara muka kad SD untuk storan data setempat.
Antara muka sensor manakah yang disokong?
Papan yang diterangkan menyokong UART, RS485 dan I²C. Keserasian bergantung pada sensor yang dipilih dan keperluannya.
